奈氏准则和香农定理

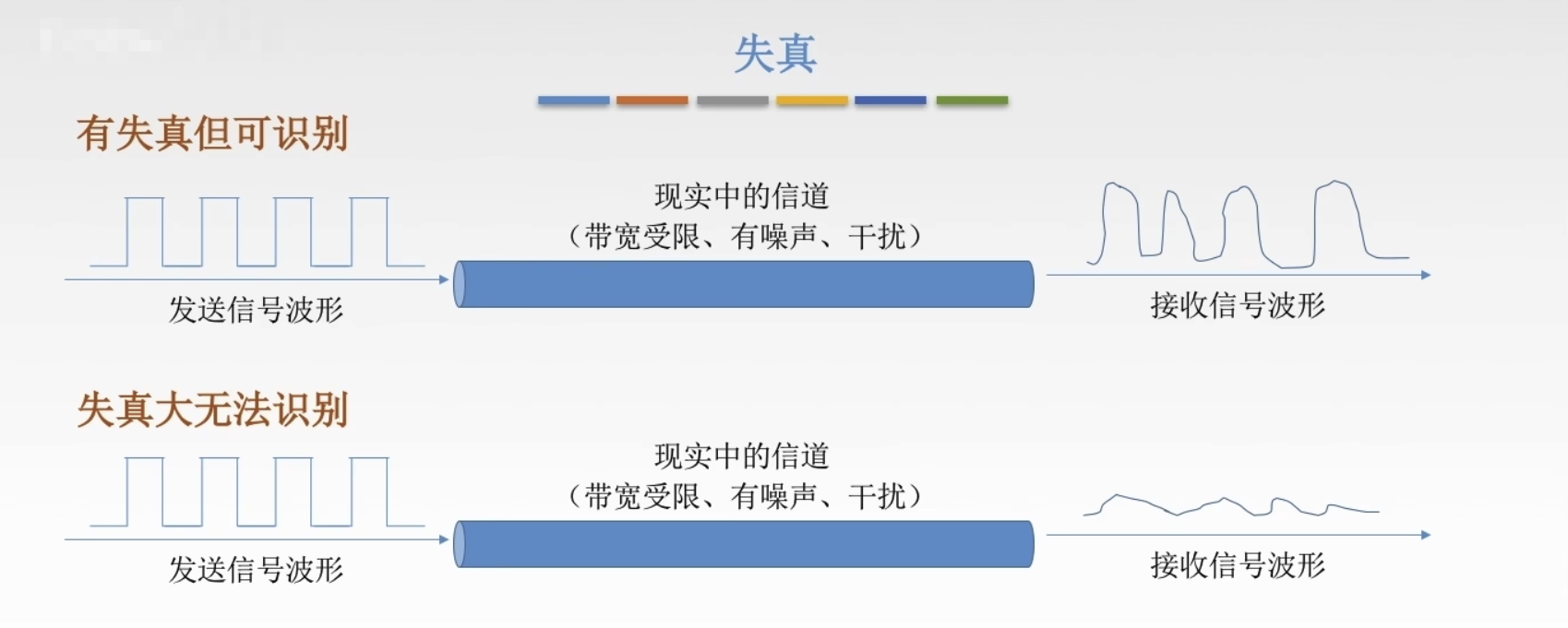

失真

电信号在信道传输过程中的失真问题。

影响失真程度的因素：

• 码元传输速率
• 信号传输距离
• 噪声干扰
• 传输媒体质量

失真的一种现象：码间串扰。接收端收到的信号波形失去了码元之间清晰界限的现象。

奈氏准则

在理想低通（无噪声，带宽受限）条件下，为了避免码间串扰的问题，极限码元传输速率为2W Baud，W是信道带宽码，单位是Hz。

极限数据率：

$$\mathrm{理}\mathrm{想}\mathrm{低}\mathrm{通}\mathrm{信}\mathrm{道}\mathrm{下}\mathrm{的}\mathrm{极}\mathrm{限}\mathrm{数}\mathrm{据}\mathrm{传}\mathrm{输}\mathrm{率}=2Wlo{g}_{2}V(b/s)$$

1. 在任何信道中，码元传输的速率是有上限的。若传输速率超过此上限，就会出现严重的码间串扰问题，使接收端对码元的完全正确识别成为不可能。
2. 信道的频带越宽（即能通过的信号高频分量越多），就可以用更高的速率进行码元的有效传输。
3. 奈氏准则给出了码元传输速率的限制，但并没有对信息传输速率给出限制。
4. 由于码元的传输速率收到奈氏准则的制约，索引要提高数据的传输速率，就必须设法使每个码元能携带更多个比特的信息量，这就需要采用多元制的调制方法。

香农定理

噪声存在于所有的电子设备和通信信道中。由于噪声随机产生，它的瞬时值有时会很大，因此噪声会使接收端对码元的判决产生错误。但是噪声的影响是相对的，若信号较强，那么噪声的影响相对较小。因此，信噪比就很重要。

信噪比 = 信号的平均功率/噪声的平均功率，记为S/N，并用分贝（dB）作为度量单位，即：

$$\mathrm{信}\mathrm{噪}\mathrm{比}(dB)=10{\log }_{10}(S/N)$$

香农定理：在带宽受限且有噪声的信道中，为了不产生误差，信息的数据传输速率有上限值。

$$\mathrm{信}\mathrm{道}\mathrm{的}\mathrm{极}\mathrm{限}\mathrm{数}\mathrm{据}\mathrm{传}\mathrm{输}\mathrm{速}\mathrm{率}=W{\log }_2(1+S/N)(b/s)$$

1. 信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高
2. 对一定的传输带宽和一定的信噪比，信息传输速率的上限就确定了。
3. 只要信息的传输速率低于信道的极限传输速率，就一定能找到某种方法来实现无差错的传输。
4. 香农定理得出的极限信息传输速率，实际信道能达到的传输速率要比它低不少。
5. 从香农定理可以看出，若信道带宽W或信噪比S/N没有上限（不可能），那么信道的极限信息速率也就没有上限。
